Termodinamika vadovėliuose dažnai atrodo abstrakti – formulės, grafikai, idealūs procesai. Tačiau vienas įrenginys, kurį vis dažniau matome prie namų, puikiai iliustruoja tai, ką fizikos pamokose vadiname šilumos perdavimu ir faziniais virsmais. Tai šilumos siurblys – gyvas termodinamikos eksperimentas.
Principas: šilumos perkėlimas, ne sukūrimas
Tradicinis šildymas remiasi deginimu – dujos, mediena ar mazutas dega, išskiria šilumą. Šilumos siurblys veikia kitaip. Jis nedegina nieko. Jis tiesiog perkelia šilumą iš vienos vietos į kitą.
Skamba paradoksaliai: kaip galima „paimti” šilumą iš šalto lauko oro ir perkelti ją į šiltą namą? Atsakymas – šaldymo agento faziniai virsmai.
Šaldymo agentas: medžiaga, kuri keičia būseną
Šilumos siurblio viduje cirkuliuoja speciali medžiaga – šaldymo agentas (dažniausiai R32 arba R410A). Jos savybė – labai žema virimo temperatūra, kartais siekianti -40°C ar žemiau.
Procesas vyksta taip:
1. Garinimas (lauko bloke). Skystas šaldymo agentas teka per lauko bloką. Net kai lauke -10°C, agentas yra dar šaltesnis, todėl iš aplinkos oro perima šilumą ir užverda – virsta garais. Tai endoterminis procesas, absorbuojantis šilumą iš aplinkos.
2. Suspaudimas (kompresoriuje). Garai patenka į kompresorių, kuris juos stipriai suspaudžia. Pagal Gay-Lussaco dėsnį, dujų temperatūra didėja kartu su slėgiu. Išėjus iš kompresoriaus, agento temperatūra siekia 60–80°C.
3. Kondensacija (vidiniame bloke). Karšti garai teka per vidinį šilumokaitį, kur atiduoda šilumą šildymo sistemai – vandeniui radiatorių sistemoje arba orui patalpoje. Atiduodami šilumą, garai kondensuojasi atgal į skystį.
4. Išsiplėtimas (ekspansijos vožtuve). Skystis praeina pro siaurą vožtuvą, staigiai nukrenta slėgis, temperatūra nukrenta žemiau lauko oro temperatūros. Ciklas prasideda iš naujo.
COP: efektyvumo rodiklis, kuris stebina
Šilumos siurblio efektyvumas matuojamas COP (Coefficient of Performance) koeficientu. Jei COP = 4, tai reiškia, kad kiekvienam sunaudotam elektros energijos kilovatui siurblys pagamina 4 kilovatus šilumos.
Kaip tai įmanoma? Ar tai nepažeidžia energijos tvermės dėsnio?
Ne. Elektros energija čia nenaudojama šilumai kurti – ji naudojama tik kompresoriui sukti. O šiluma paimama iš aplinkos, kuri yra praktiškai neribota šilumos „saugykla”. Tai tarsi vandens siurblys: jis naudoja energiją vandeniui perkelti, bet pats vandens nesukuria.
Praktinis pritaikymas: nuo namų iki pramonės
Šilumos siurblių veikimo principas taikomas plačiai:
- Gyvenamieji namai. Šilumos siurbliai oras vanduo šildo namus ir ruošia karštą vandenį, sunaudodami 3–4 kartus mažiau energijos nei elektriniai šildytuvai.
- Šaldytuvai ir kondicionieriai. Iš esmės tai tie patys šilumos siurbliai, tik dirbantys atvirkštine kryptimi – šalina šilumą iš vidaus į išorę.
- Pramoniniai procesai. Didelės galios siurbliai naudojami maisto pramonėje, medienos džiovinime, baseinų šildyme.
Eksperimentas klasėje: supaprastintas modelis
Norint pademonstruoti šilumos siurblio principą, pakanka paprastų priemonių:
Pripildykite balioną spiritu ir padėkite šaltame vandenyje. Spiritas garins, balionas atšals – tai garinimo fazė. Perkelkite į šiltą vandenį – garai pradės kondensuotis. Tai supaprastinta ciklo versija be mechaninio kompresoriaus.
Sudėtingesnis variantas – išardyto seno šaldytuvo komponentų analizė. Mokiniai gali identifikuoti kompresorių, kondensatorių, garintuvą, stebėti šaldymo agento vamzdelių temperatūrų skirtumus.
Kodėl tai svarbu ateičiai
Energetikos transformacija vyksta dabar. Europos Sąjunga siekia iki 2050 metų tapti klimatui neutralia. Šilumos siurbliai – viena pagrindinių technologijų šiame kelyje.
Supratimas, kaip jie veikia, nėra tik akademinis žinojimas. Tai praktinis išsilavinimas, kuris pravers renkantis būsto šildymo sprendimus, vertinant energetikos politiką, projektuojant ateities pastatus.
Nuo teorijos prie praktikos

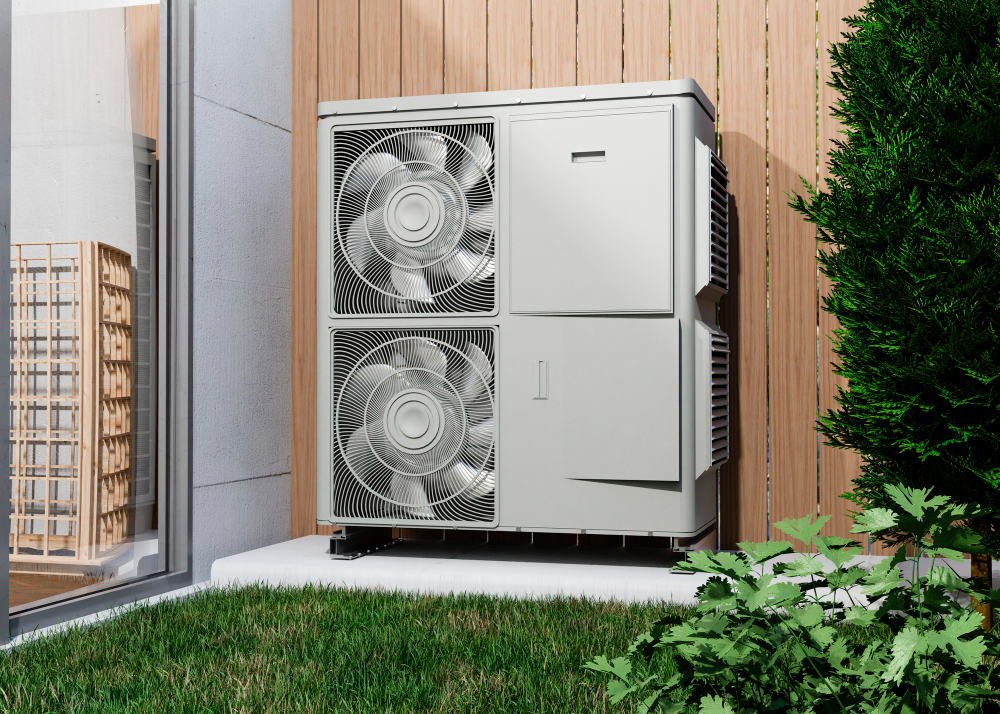

Fizikos dėsniai negyvena tik vadovėliuose. Jie dirba už kiekvieno namo sienos, kur stovi baltas blokas su ventiliatoriumi. Ir tie, kurie supranta, kaip jis veikia, gali priimti geresnius sprendimus.
Tiems, kurie nori pamatyti, kaip teorija tampa praktika, geriausia pradžia – patikimi šilumos siurbliai, kuriuos galima stebėti veikiančius realiomis sąlygomis. Nes tikras mokymasis prasideda ne nuo formulės, o nuo klausimo: kaip tai veikia iš tikrųjų?
